基于机器视觉的引脚间距正位度测量

基于机器视觉的引脚间距正位度测量

基于机器视觉的引脚间距正位度测量

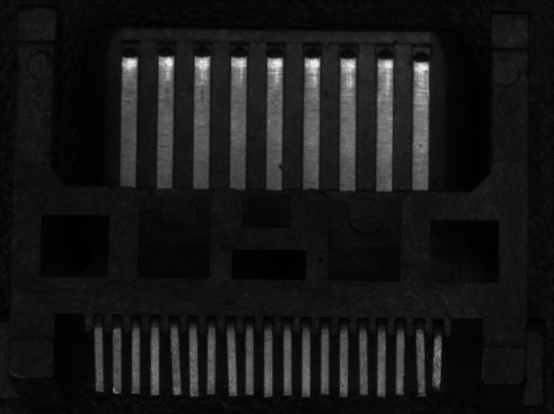

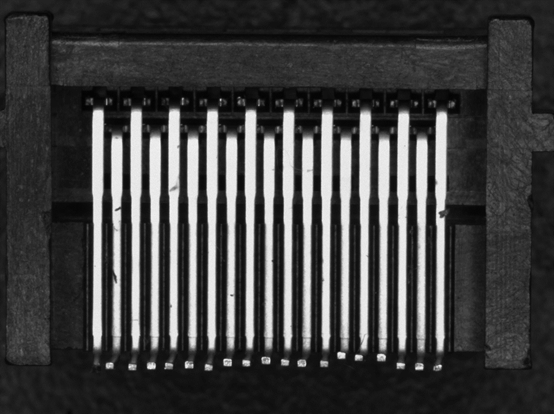

连接器的引脚间距、正位度、平整度等视觉检测，是一种比较成熟的机器视觉检测应用。目前来讲，大部分的单排的引脚，都可以通过机器视觉的方法来检测。而且实现后稳定性都还过得去。

机器视觉光源

根据具体产品来考虑，一般可以选择常规的条形光源、环形光源等。不需要使用很特别的机器视觉光源。

工业相机

根据测量精度与产品大小来考虑相机的分辨率。一般使用黑白相机即可满足要求。对于测量速度，这类产品一般也不会有太高的要求。因为这些产品，通常都是在生产过程中进行检测的，即生产好后直接检测，而生产过程，本身不会太快。除非是在线下单独检测，这样就会要求检测速度比较快。

工业镜头

如果成本允许，最好是使用远心镜头，这样可以获得更好的图像质量，特别是在边缘位置。

图像处理算法

卡尺、粒子分析、找直边等方法，都是有可能用到的。看具体测量要求与目标的特征。

机器视觉项目实现难度

★

相对比较容易实现的一类机器视觉检测。
