机器视觉之五金件凸点检测

机器视觉之五金件凸点检测

机器视觉之五金件凸点检测

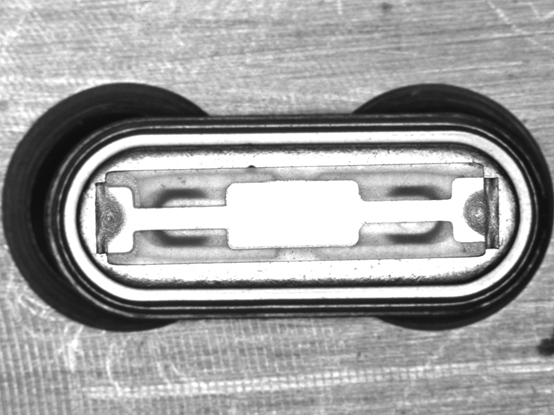

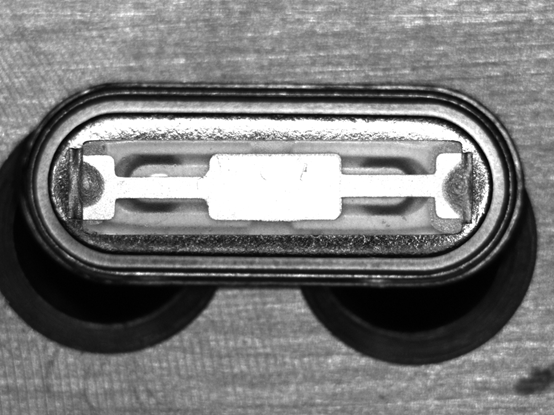

五金件上的凸点检测，这个其实是一个焊点，主要是检测焊点的质量。可以通过其宽度、高度、面积等进行测量。

机器视觉光源

可以尝试使用较高角度照射方向的光源。如90度的环形光源、条形光源高角度照明、圆顶无影光源、同轴光源等进行照明，这样可以将底板照亮成白色的，而焊点则表现为黑色的。

工业相机

可以使用常规的130万像素级别的CCD相机进行拍摄。

工业镜头

可以使用常规的CCTV镜头。基本上可以满足成像要求。

图像处理

通过粒子分析，可以得到焊点的面积、高度、宽度等信息，从而进行判断。
