NI Vision Assistant视觉助手教程

第五章 图像处理-Image图像

第十节 Get Image获取图像

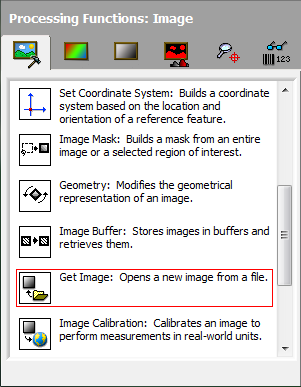

Get Image获取图像，函数说明信息为从文件中打开一幅新的图像。其函数在面板中的位置如下图所示：

图1 Get Image获取图像

点击获取图像函数后，进入函数界面，如下图所示：

图2 Get Image获取图像界面

获取图像函数有一个默认的路径，NI视觉助手安装后，默认的获取图像路径是..National InstrumentsVision AssistantExamplesracketBracket1.jpg，即是NI程序安装目录下的Vision Assistant下的Example例子下的第一个文件夹bracket下的第一幅图像（如上图2所示）。如果在后面有修改过这个获取路径，那么在后面的默认调用中，会使用修改后的路径，即这个路径是会保存到视觉助手的常规配置文件中的。下面来看一下具体Setup设置：

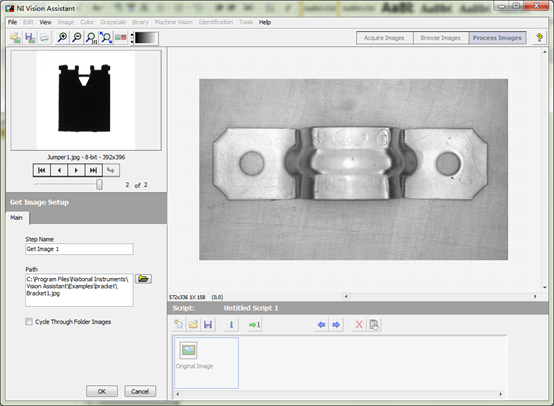

图3 Get Image获取图像Setup设置选项卡

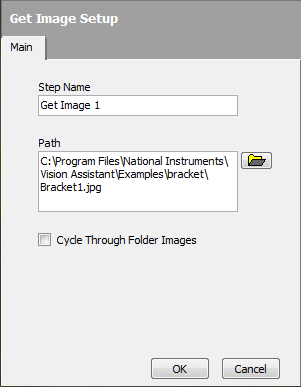

获取图像设置选项卡也非常简单，只有一个Main主体选项卡，包含了步骤名Step Name，和一个Path路径控件。可以直接把文件路径复制过来，也可以使用右边的浏览按钮，进行文件定位。如下图所示：

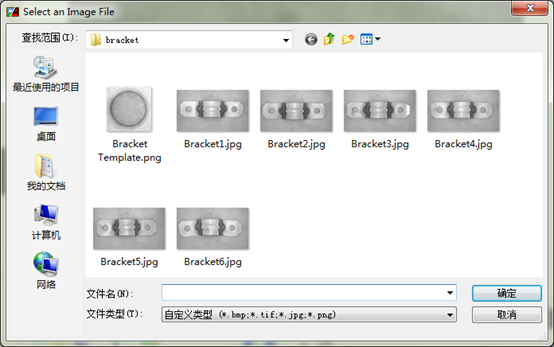

图4 获取图像-选择图像文件

这个选择图像文件对话框，与Windows系统中的文件对话框一样，这里不再多解释。

另外在主体选项卡中还有一个Cycle Through Folder Images从头到尾循环读取文件夹中的图像选项，如果使能这个选项，则在脚本区每运行一次获取图像函数时，会自动读取选择的文件所以在文件夹中的后一幅图像，并且当读取到最后一幅图像时，再读取第一幅图像，循环不止。应用时，要不要使用这个选项，需要根据实际情况来确定。

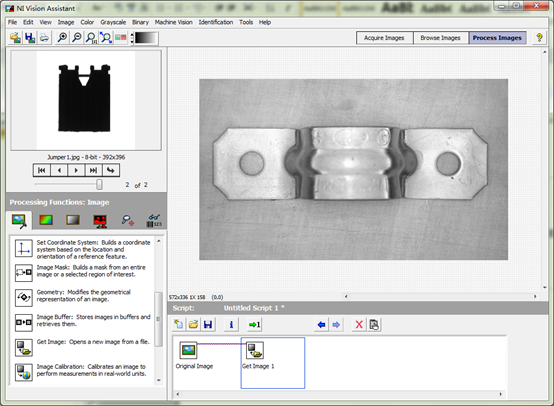

选择好文件后，点击OK，即可完成获取图像完成的配置，并且在脚本区中设置了Get Image函数。

图5 Get Image获取图像

下面来看一个简单的例子：

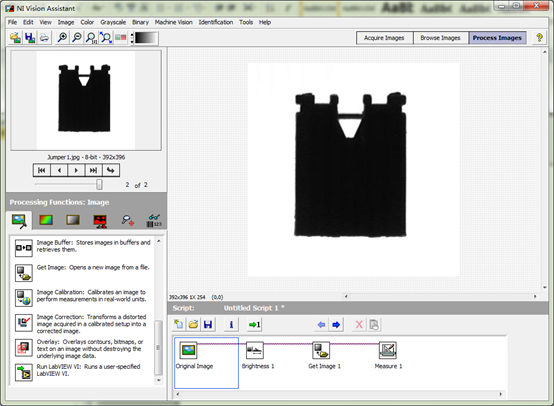

图6 Get Image获取图像例子-Open Image

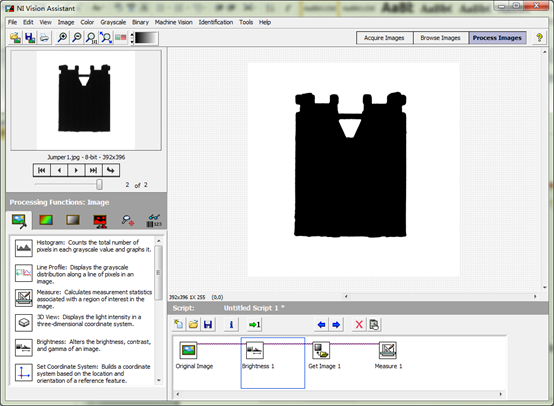

图7 Get Image获取图像例子-Brightness

图8 Get Image获取图像例子-Get Image

图9 Get Image获取图像例子-Measure

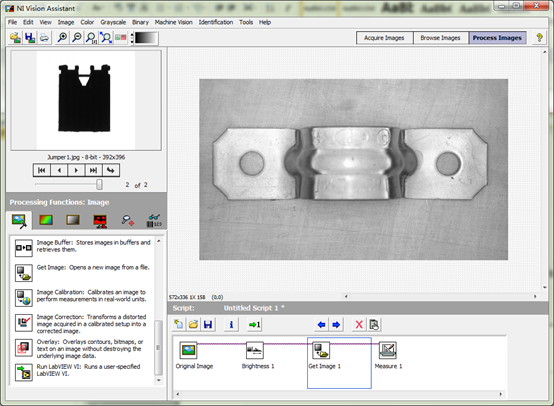

图6所示的例子中，先使用了Open Image打开了两幅图像，然后对原始图像进行了亮度调整；第三步则是使用了Get Image获取另外的一幅图像，第四步则对第三步中获取的图像进行了Measure测量操作，非常简单的一个例子。
