第五章 图像处理-Image图像

第九节 Image Buffer图像缓存

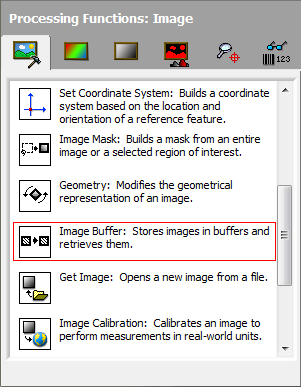

Image buffer图像缓存，函数说明信息为保存图像在缓存中并且可以取回这些图像。其函数在面板中的位置如下图所示：

图1 Image Buffer图像缓存

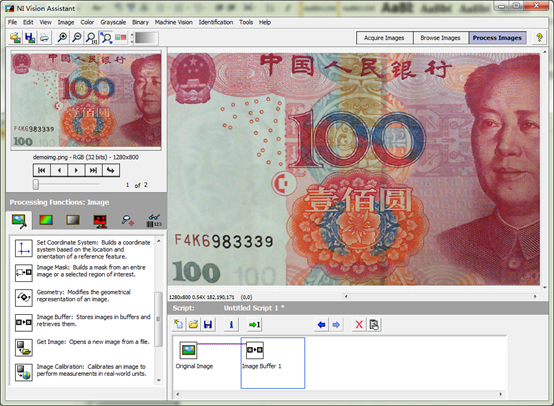

图像缓存的作用就是NI Vision中的复制函数IMAQ Copy。即建立新的图像缓存区，将当前的图像复制到新的图像缓存区中缓存下来，当有需要调用时，可以随时调用新的图像缓存区中的图像。点击函数后的界面如下图所示：

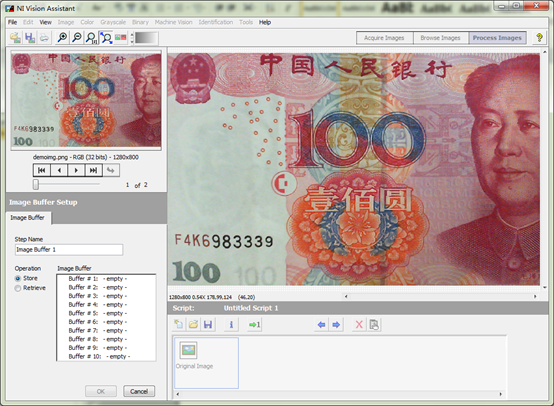

图2 Image Buffer图像缓存界面

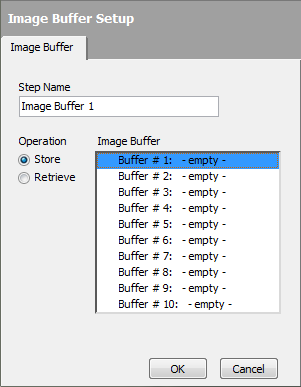

图3 Image Buffer图像缓存设置

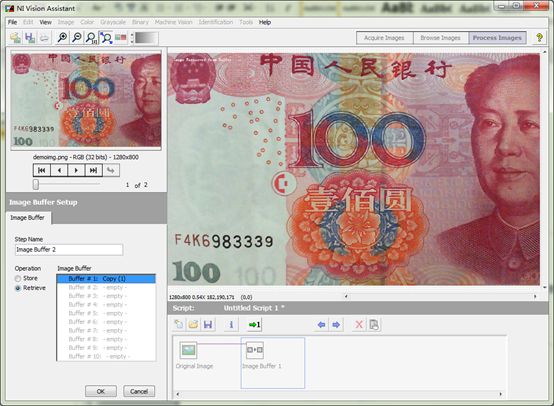

图3为图像缓存的Setup设置界面。图像缓存只有一个Image Buffer图像缓存选项卡。里面包含了Step Name步骤名。另一个参数就是Operation操作指令，有Store存储、Retrieve取回两个选项可以使用。第三个参数是Image Buffer图像缓存，NI Vision Assistant视觉助手已经分配好了10个图像缓存区域。可以看到图像缓存有Buffer # X，缓存号，还有后面的说明信息empty空白。可以选择任何一个图像缓存用于缓存图像。

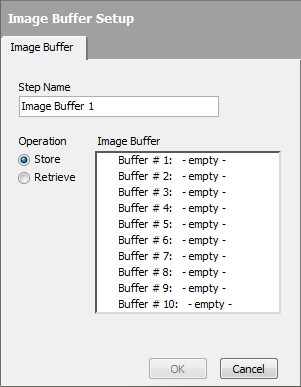

如下图所示，首先选择Store保存（如果未保而使用Retrieve取回，则因为没有相应的图像缓存，10个图像缓存都是灰色禁用的），然后选择Buffer # 1缓存1：

图4 Image Buffer选择图像缓存号

选择好了缓存后，点击OK按钮，这里在脚本区会有一个图像缓存函数，如下图所示：

图5 Image Buffer图像缓存

图像缓存后，双击打开图像缓存函数，可以看到前面选择的图像缓存号已经被占用，提示信息为Copy。

图6 Image Buffer图像缓存-Copy已经复制

在图6所示界面中，缓存1已经有图像了。这个时候，还可以选择缓存2再进行一次缓存。不过这样的意义不大，因为前面步骤的图像已经被缓存到了缓存1中，没有必要缓存多个复本。使用不同的缓存号时，一般是用于不同的处理时期，图像不一样时进行缓存，如原始图像进行缓存、滤波后进行缓存、二值化后缓存、形态学后的缓存等。

在脚本区中已经有图像缓存函数后，可以再点击Image Buffer图像缓存函数，这里就可以使用Retrieve取回操作了。取回时，只能选择已经保存的了图像的图像缓存，如下图所示：

图7 Image Buffer-Retrieve取回缓存图像

缓存图像取回后，则可以继续用于图像缓存后的其它函数。下面来看一个具体的例子：

图8 Image Buffer图像缓存演示例子

在图8所示的演示例子中，打开原始图像后，第一步使用图像缓存保存原始图像

图9 第一步-保存原始图像

第二步对原始图像做二值化处理

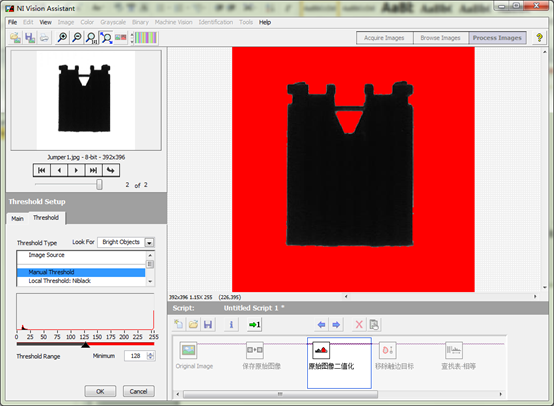

图10 第二步-原始图像二值化

第三步则使用形态学，将连接边缘的目标移移除，只留下中间的一个小三角形

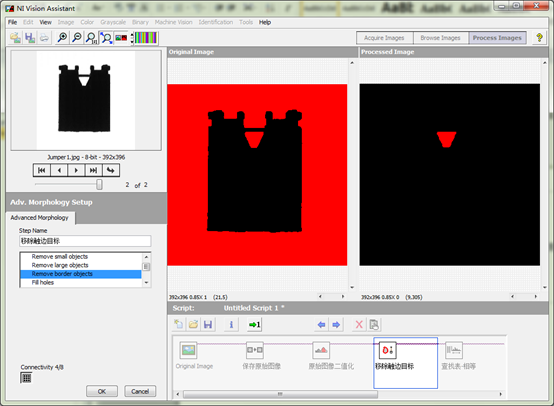

图11 第三步-移除触边目标

第四步使用查找表-相等，使二值化后的红色目标转换为白色目标：

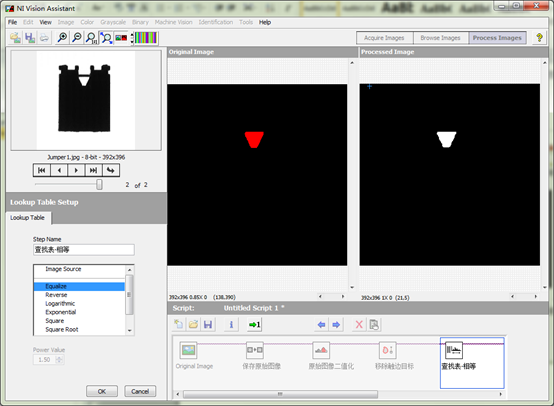

图12 第四步-查找表-相等

第五步，使用图像缓存保存使用查找表后图像：

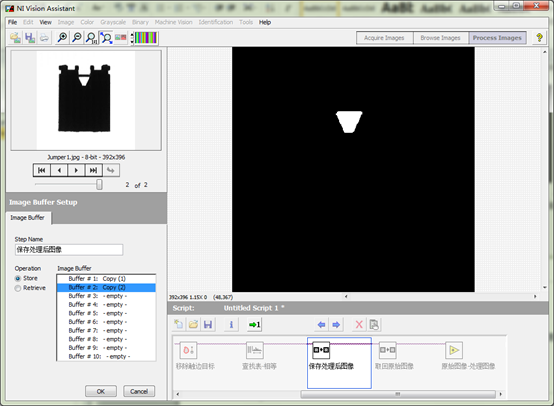

图13 第五步-保存处理后图像

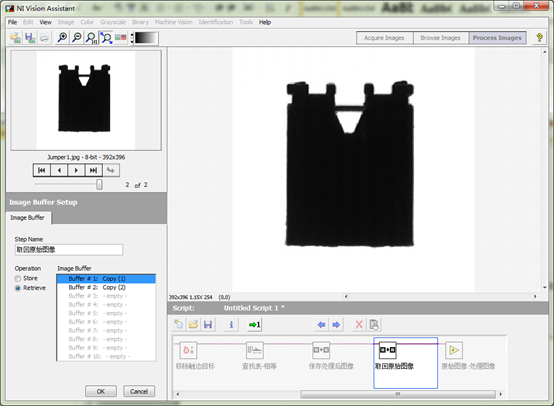

第六步，使用图像缓存函数，取回第一步中的保存的原始图像：

图14 第六步-取回原始图像

第七步，使用灰度图像中的运算函数，对原始图像与处理后的图像进行减法运算，从而将Jumper中间的倒梯形填充掉。

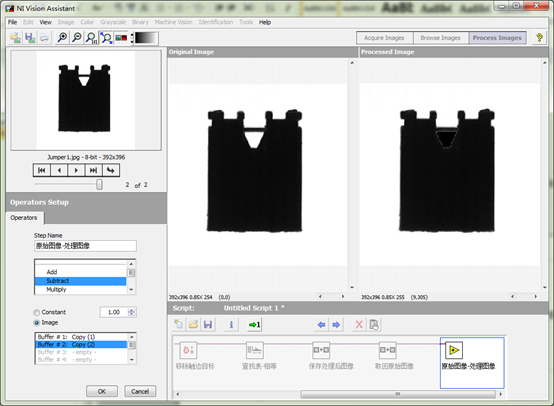

图15 第七步-原始图像-处理图像

这里只是为了演示图像缓存的作用，如果仅仅只是为了完成填充倒梯形的功能，可以使用其它的函数完成，会更方便。
