NI视觉助手Vision Assistant教程

第二章 菜单 第五节 彩色菜单

Color彩色菜单

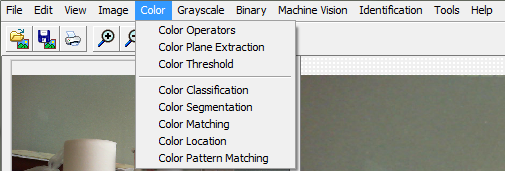

图1 Color彩色菜单

彩色菜单，必须针对彩色图像。灰度、二值图像是无效的。其对应的处理函数面板如下图所示：

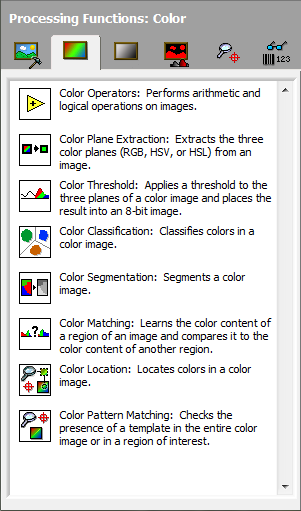

图2 Color彩色面板

Color Operators：彩色运算

即彩色图像进行运算，如加、减、乘、除、与、或、非等。

Color Plane Extraction：彩色平面抽取

彩色图像是由许多不同的颜色平面组成的。因此可以使用此函数抽取其相应的颜色平面，如Red红色平面、Value值平面等。

Color Threshold：彩色阈值

对彩色图像进行阈值操作，使彩色图像成为二值图像

Color Classification：彩色分类

依据颜色信息，对彩色图像进行分类。

Color Segmentation：彩色分段

根据颜色信息，对彩色图像进行分段。

Color Matching：彩色匹配

根据颜色信息，在图像中查找模板相似的目标进行匹配。

Color Location：彩色定位

根据颜色信息，在图像中查找定位与指定颜色相似的目标。

Color Pattern Matching：彩色模式匹配

彩色模式匹配，检查图像或ROI中模板是否存在。
