NI视觉助手Vision Assistant教程

第二章 菜单 第四节 图像菜单

Image图像菜单

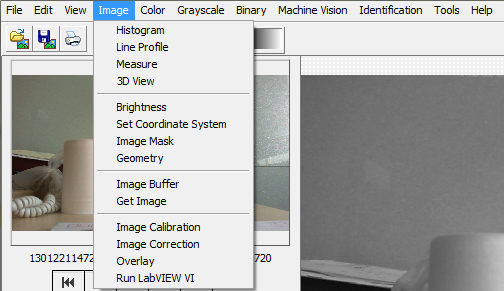

图1 Image图像菜单

Image图像菜单及后面的Color彩色、Grayscale灰度、Binary二值、Machine Vision机器视觉、Indentification识别等菜单，都是处理图像中可以使用的图像处理函数。因此这里只做一个字面意思解释。具体的请继续关注后面的文章更新。其对应的函数面板如下图所示：

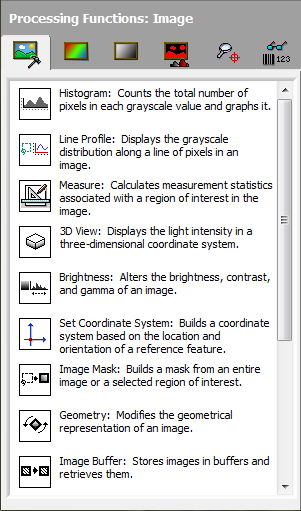

图2 Image图像面板

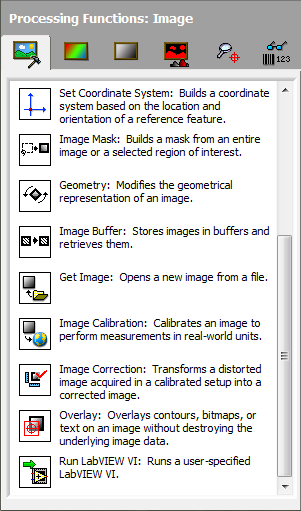

图3 Image图像面板2

Histgram：直方图

显示当前图像的直方图。

Line Profile：线剖面图

显示一条直线对应的灰度图。

Measure：测量

测量某个ROI中对应区域中的灰度平均值、最大值、最小值、标准偏差等。

3D View：三维视图

即查看基于灰度与坐标的三维视图。此函数仅限灰度图，不能查看彩色图像。

Brightness：亮度

调整图像的亮度、对比、伽玛等。

Set Coordinate System：设置坐标系

设置参考坐标系，用于取代原始坐标系。一般用于跟踪测量。

Image Mask：图像掩码

创建图像掩码，可以屏蔽不需要的内容。

Geometry：几何

有关于几何的一些应用，如旋转、平移等操作。

Image Buffer：图像缓存

用于存储或恢复图像。如果需要临时使用其它的图像，需要使用此功能。

Get Image：获取图像

从文件夹中获取其它的图像。

Image Calibration：图像标定

用于将像素坐标系转换为世界坐标系（即人们日常使用的mm、cm等单位）。

Image Correction：图像修正

对有畸变的图像进行修改，使其变成正常的图像。

Overlay：覆盖

即在图像上覆盖一些信息，如结果数据、点、线、圆之类的。以方便人们查看。

Run LabVIEW VI：运行LabVIEW VI

运行LabVIEW编辑的VI函数。VI必须是比当前视觉助手低一个主版本的LabVIEW编写的VI。
