红外带通滤光片

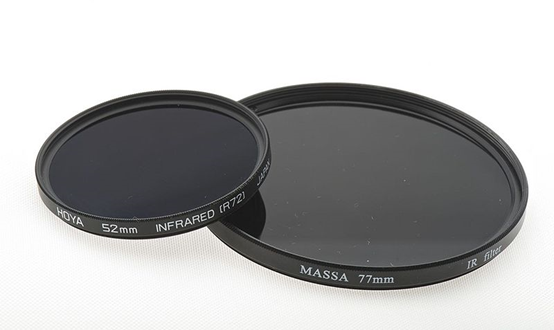

红外滤光片Infrared filter，指红外摄影用的深红色滤光片。颜色即使不太深的滤光，也会有相应的效果。这里指的红外滤光片指的是红外带通滤光片。因为还有一个红外截止滤光片。那种滤光片是不允许红外通过，只允许可见光通过，而这种红外带能滤光片，则是只允许某个波长的红外光通过。

红外光的波长划分

红外波段包括的波长范围很宽广，从780nm~14um，其中又分近红外，中红外和远红外。近红外（代号IR-A，波长780～1500nm,NIR）、中红外(IR-B,1500～6000nm,MIR)、远红外(IR-C,6000～14000nm,FIR)3个波段。

红外滤光片的应用

红外滤光片主要应用于安防监控领域，红外气体分析仪,夜视产品,红外探测器，红外接收机,红外感应，红外通讯产品。具体到产品比如：监控摄相机，遥控器，红外幕墙产品，红外感应马桶、水龙头、洗手液装置，红外测温器，红外打印机，交互式电子白板，红外触摸屏，指纹识别机，人脸识别系统等。

红外滤光片的分类

从材料上划分，有光学玻璃镀膜的，也有有色玻璃制成的，也有塑料红外滤光片。这里所指的是近红外滤光片。如果涉及到中远红外，材料还有Si，ZnSe,Sapphire，CaF2,石英玻璃等。

从光学特性上来划分，有长波通型IR long pass filter和带通型IR bandpass filter。

其中长波通型，

(1)    有色玻璃制作而成，通常为黑色，比如IPG-800。它将可见光吸收，允许透过红外光。如果透过此红外滤光片去看太阳，依然可以看见一个红红的太阳。适合用于红外呈像。

(2)    在光学白玻璃上通过真空镀膜制成红外滤光片，比如IPGC-720，这种类型的又叫光学冷镜，它将可见外反射，让可见光透过。外观看起来是银色的，像是一面镜子。如果是中远红外的滤光片，要在Si，Sapphire，石英玻璃上镀膜。

(3)    由特种塑料制成的红外塑料滤光片，外观黑色，如果透过此红外滤光片去看太阳，也可以看见一个红红的太阳。这种塑料的材料可以是PC也可以是PMMA。

再说带通型，带通滤光片都是由真空镀膜而成。对于近红外的带通来说，是在白玻璃上镀膜。如果是中远红外，则会在Sapphire上镀膜。大家可以补充。其中近红外的带通滤光片相应的光源主要是红外IR LED和红外激光，所以主要波长有808nm,850nm,905nm,940nm,1064nm,也有不常用的780nm。所以常用的近红外滤光片的波长主要就是这些。相应的型号有BPF-850,NBF-808,BPF-940.
