机器视觉之石棉网堵孔检测

机器视觉之石棉网堵孔检测

机器视觉之石棉网堵孔检测

石棉网堵孔检测，主要检测其中的孔是否有被堵，一般通过检测堵孔面积来判断产品的良品状态。

机器视觉光源

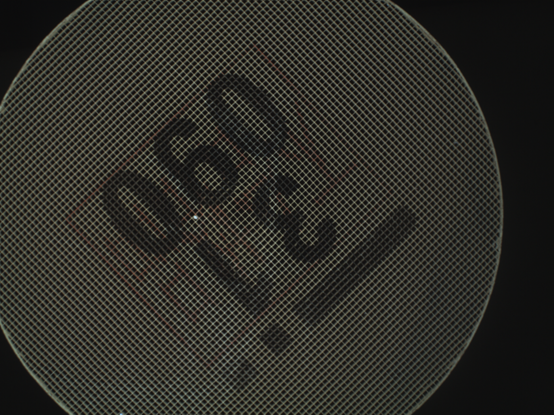

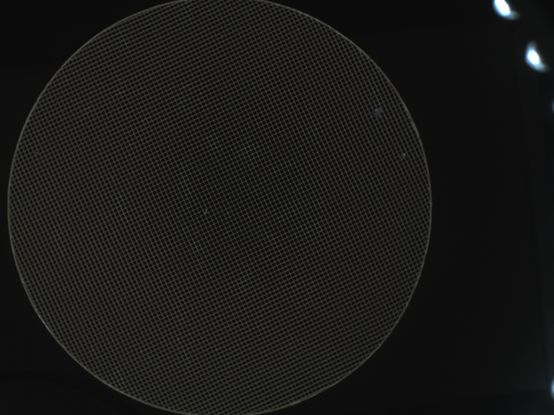

可以考虑使用平面无影光源进行照明，将产品的表面网格照亮，孔为黑色。如果孔有被堵，则也会表现为白色。另外一种方法是使用很平行的面光源，从背面照明，因为产品是孔是通的，因此使用背光照明时，可以将孔照亮，如果有孔被堵，则表现为黑色。前面一种方法，因为其是表现了产品的表面细节。因此对镜头可能没太多要求。后一种方法，则可能还会对镜头有远心要求，不能拍摄到产品孔的内壁。

工业相机

通常产品比较大，直径可能会有一两百毫米。而孔格相对比较小，因此需要考虑使用500万像素以上的工业相机进行拍摄。这样足够高的分辨率，可以测量孔有无被堵。

工业镜头

优先使用大视野的远心镜头进行成像，效果应该可以被保证，而如果成本要求比较低，则考虑使用低畸变的CCTV镜头。镜头的焦距尽量选择比较长的，这样可以得到尽量减小视场角误差。

图像处理

可以使用粒子分析的方法。当然首先需要做腐蚀形态学，将网格的影响去掉。

机器视觉项目实现难度

★★★★
