机器视觉应用之卷纸直径测量

直径测量，在很多案例中都有用到，是机器视觉与图像处理领域中比较多的一种应用。当然具体的测直径内容，与产品有关系。直径的测量方法，有两种，一种是利用圆周轮廓，测圆得到其直径大小，另一种则是利用柱面的两边进行测量，利用两直边之间的距离得到直径。后面一种方法只限于外径，对于内径一般都测不了。

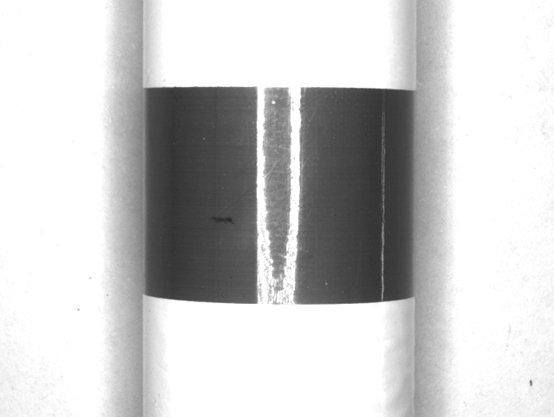

卷纸正向光照明

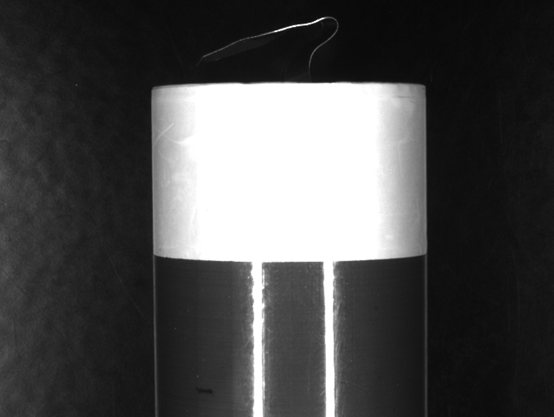

卷纸正向光照明

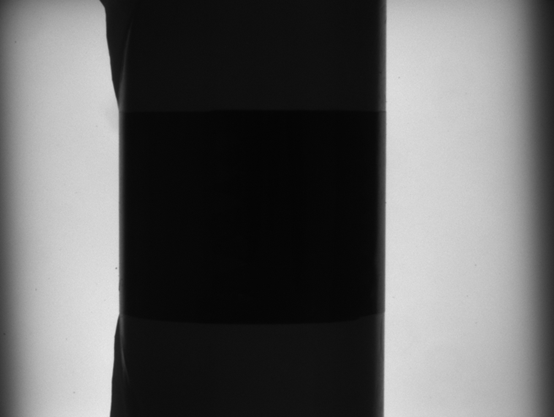

卷纸背光照明

机器视觉光源

对于本视觉方案，可以考虑使用条形光源、环形光源对产品正向照明，也可以使用面光源对产品背光照明。理论上来讲，背光照明效果要好一些。不过使用背光照明，需要考虑的是能否安装光源，以及产品是否可以在光源上面工作。

工业相机

这类产品测量精度一般不会太高，所以使用百万像素级别的工业相机即可满足要求，如大恒图像的MER-125-30GM这样的125万像素的CCD。

工业镜头

可以使用普通的CCTV镜头，如Computar的M3514-MP。

图像处理算法

主要使用找边函数，找到柱面上的两个边，然后再使用点到直线的距离。分别求出一条边上的两个点到另一边的距离，求其平均值，基本上就可以得到直径。

机器视觉项目实现难度

★

项目相对来讲比较容易。而如果是使用正向照明的话，需要确定产品的真实边缘位置。注意好背景的选择。如果边缘位置的对比度效果不佳，可能会给测量带来一定的影响。
