机器视觉之万金油瓶底图案检测

机器视觉之万金油瓶底图案检测

机器视觉之万金油瓶底图案检测

万金油瓶底图案检测，主要检测玻璃瓶底部的图案。一般来讲，可能有漏、缺、错等可能。因此使用机器视觉的方法，将图案表现的比较明显，再利用图像处理的方法来检测图案的正确性。

机器视觉光源

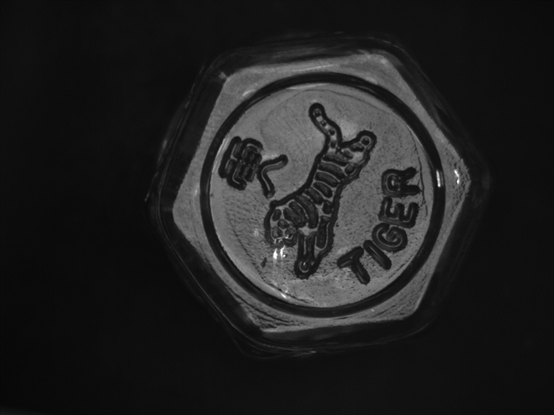

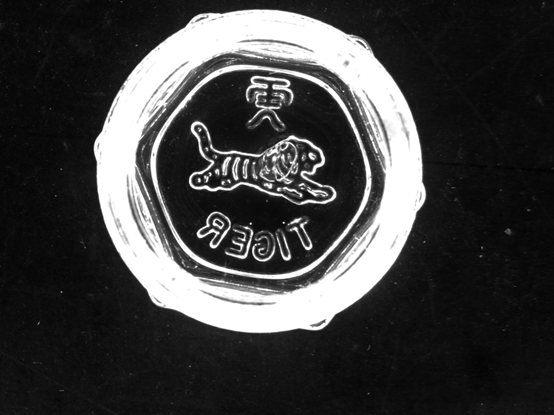

因为其是一个瓶底，可能会是有一个比较平整的部分。因此可以考虑使用同轴光源，这样如果有图案时，应该表现为黑色，如上图的第二幅图。另外也可以考虑使用低角度的环形光源，图案是使用的是阳文，使用低角度照明时，则可以表现为白色的图案特征。

工业相机

可以使用常规的130万像素级别的工业相机即可满足要求。

工业镜头

可以使用常规的CCTV镜头，如25mm、35mm、50mm的镜头。

图像处理

可以使用模式匹配、几何匹配等方法进行图像处理。

机器视觉项目实现难度

★★★★

项目照明难度倒是不大，主要是图像处理上。因为一般只能使用匹配的方法，所以精度不会太高。而且是玻璃产品，图案可能会存在一定的变形之类的，精度更无法保证。
