机器视觉之塑料盒缺陷检测

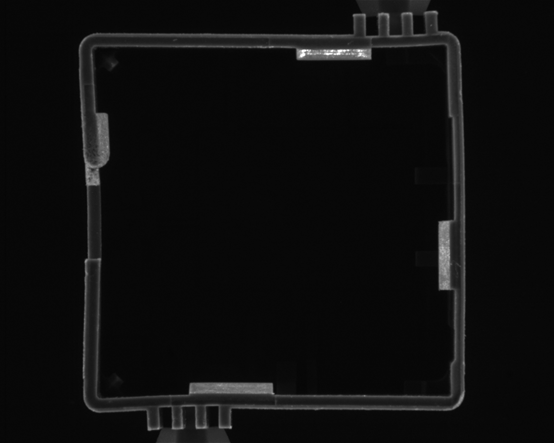

塑料盒缺陷检测-OK产品

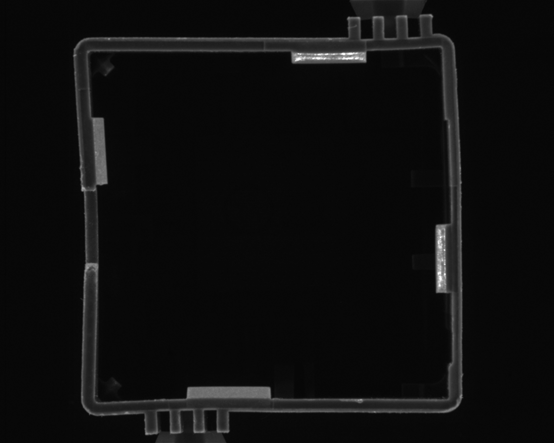

塑料盒缺陷检测-NG产品

塑料盒的缺陷，一般是在注塑时因为材料不足而引起的缺损。有些则可能是因为材料过量，而引起毛刺等。都属于缺陷不良。

机器视觉光源

对于本项目，主要是检测其缺损状态。因此只需要将正常产品的表面的轮廓表现出来，如果有缺陷有明显的特征即可判断出其是否有缺陷。如上图所示，使用的是0度环形光源进行拍摄的，可以看到，如果有缺损时，则在轮廓上会有明显的亮斑出现，而其内部的耳朵则会变短。

工业相机

可以使用130万像素CCD进行拍摄，因为这类产品缺损通常会比较大，所以使用较低分辨率的相机，也可以满足要求。

工业镜头

可以使用常规的CCTV镜头。

图像处理

可以使用粒子分析、灰度直方图测量等方法进行测量。也可以通过轮廓对比的方法进行测量。
