机器视觉之马达引脚尺寸测量

机器视觉之马达引脚尺寸测量

机器视觉之马达引脚尺寸测量

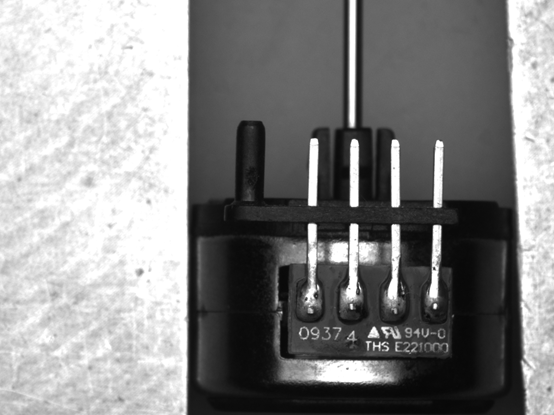

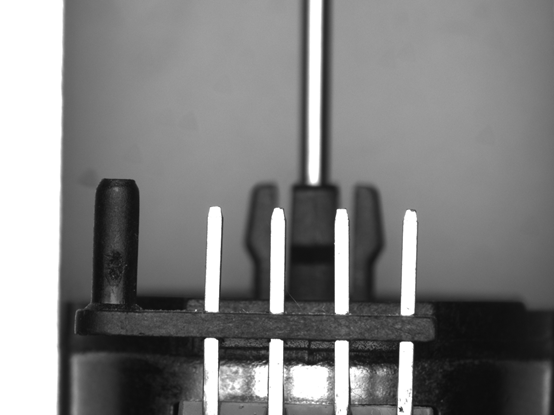

引脚尺寸测量，这个在连接器、马达等行业里有许多的应用。这个与引脚的平整度、正位检测很类似。只不过这个不是测量的引脚的端面，而是测量的是的引脚的横面。主要是用于测量间距和引脚的长短。

机器视觉光源

这种视觉检测，一般需要将引脚表现为明亮特征。可以考虑使用高角度的环形光源、条形光源、同轴光源、圆顶无影光源等。利用金属引脚的反光特征，将引脚表现为高亮色。从而方便测试测量。

工业相机

根据测量要求来确定相机的分辨率。一般来说使用130万像素以上的工业相机。

工业镜头

可以使用常规的CCTV镜头。如果产品比较大，则建议考虑使用远心镜头，这样可以避免引起视角差。

图像处理

可以使用寻找直线然后再计算直线到直线之间的距离，得到引脚之间的距离。而引脚的长短，则可以通过粒子分析方法得到。
