机器视觉之螺钉十字面检测

机器视觉论坛http://pcmv.cn

石鑫华视觉http://shixinhua.com

螺钉十字面视觉检测

螺钉十字面视觉检测

螺钉是一种比较常见的小零件，生活中、生产中，各行各业都有大量的使用。螺钉主流的检测一般是检测其螺牙的牙距。像这种检测螺钉的十字表面的情况比较少。十字表面这类检测主要是检测十字槽里有没有异物、表面有没有划痕、十字槽的位置是否对中等。

机器视觉光源

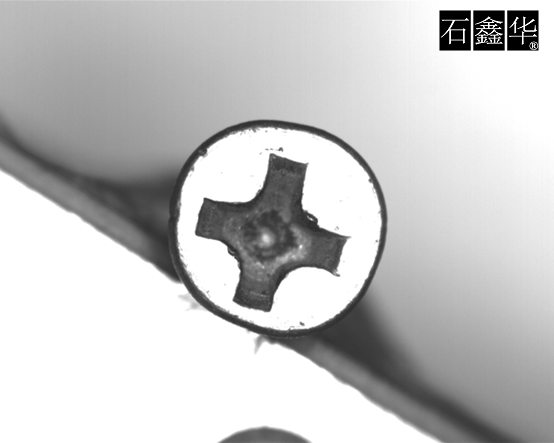

这种产品因为表面有许多种形状，如平头、圆头等。因此不同的形状，使用的光源也有不同。最好检测的是上面图示的平头的产品。可以使用高角度的环形光源、同轴光源等进行检测。这样可以得到白低黑特征的图像。

工业相机

通常来讲产品检测要求不会太高。因此使用常规的30万像素、130万像素的工业相机可以满足要求。一般要求速度比较高，因此需要考虑使用CCD相机或全局曝光的CMOS相机才能满足产品快速运动时的检测。

工业镜头

可以考虑常规的CCTV工业镜头，如果螺钉表面很小，则需要考虑使用远心镜头或显微镜头才可以。

图像处理

本机器视觉项目可以考虑使用模式匹配、几何匹配、粒子分析等方法进行处理。

机器视觉项目实现难度

★★★★
