圆柱表面字符识别

圆柱表面字符识别

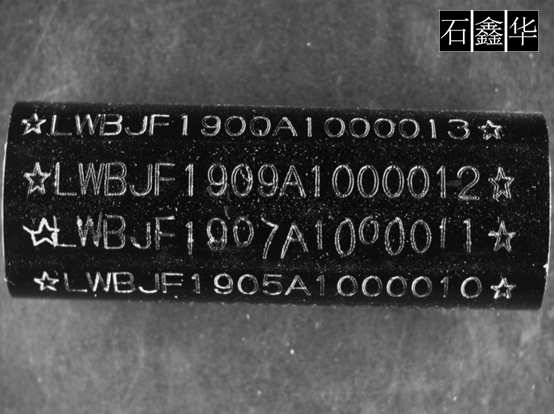

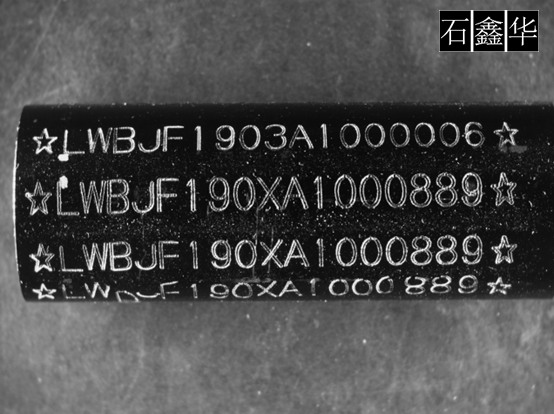

圆柱型产品的表面字符识别，相对于平面上的字符识别难度要大一些。主要是光源照明均匀性不好解决。像上面的图像上，字符比较深的话，照明出来的字符还比较清晰，如果字符比较浅的话，效果就不如人意了。因此如何将柱面上的字符表现清楚，是项目成功的关键。

机器视觉光源

对于这种柱面上的产品，一般会考虑使用条形光源来打光照明。这样可以避免柱面的反射，从而得到更好的图像效果。

工业相机

常规的130万像素级别的工业相机，就基本上可以解决本项目。

工业镜头

可以考虑使用常规的CCTV镜头。景深最好是能大一点，这样对于柱面不会出现虚化的效果。

图像处理

主要考虑的是OCR字符识别。对于本项目，可以看到其字符是雕刻的，因此其形状可能会有许多种，这时就要尽量的多建立字库，才能保证稳定正确的识别字符。

机器视觉项目实现难度

★★★
