视觉方案

机器视觉方案之漆包线检测

机器视觉论坛http://pcmv.cn

石鑫华视觉网http://shixinhua.com

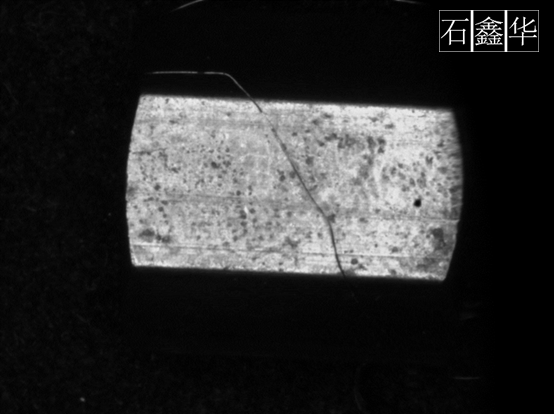

磁铁上的漆包线

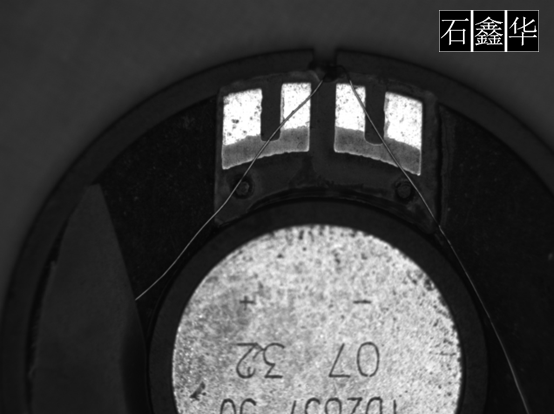

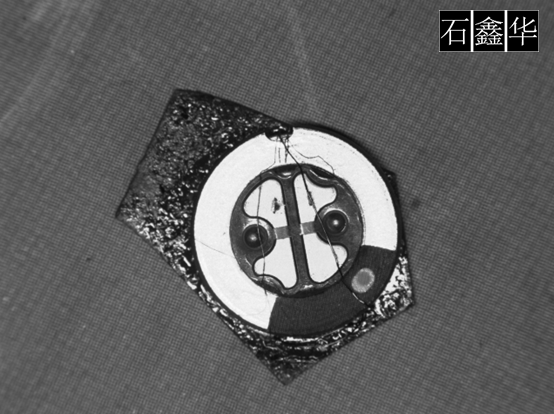

耳机喇叭产品上的漆包线

漆包线

漆包线检测，主要是判断导线有没有断路或短路。一般来讲，短路的可能会比较低，因为其外表一般是包漆绝缘的，所以短路的要求会低。但是断路的可能性就比较大。如果线路断开了，那么产品基本上就坏了。所以检测断路的要求要严格许多。

机器视觉光源

这种产品的打光照明，光源选择很重要，因为看上面的产品，就有在黑色背景上的，也有在白色背景上的。这样就需要考虑将导线表现为白色的或是黑色的。才能与背景区分开业。一般来讲，可以考虑使用同轴光源、环形光源、条形光源进行打光。特别是在耳机等平面型产品上，会有比较好的表现。而在磁铁等柱状产品上，则建议考虑使用条形光源进行打光照明。

工业相机

因为导线相对比较细，因此相机的分辨率能够尽量高的话，就尽量高，这样可以获得更好的图像效果。

工业镜头

可以使用常规的CCTV镜头。如Computar、VST等品牌的工业镜头。

图像处理

这种检测，可以超长使用粒子分析、轮廓等方法进行检测。

机器视觉项目实现难度

★★★★
