机器视觉方案之螺帽混料判断

东莞华视自动化科技有限公司http://pcmv.cn

石鑫华视觉网http://shixinhua.com

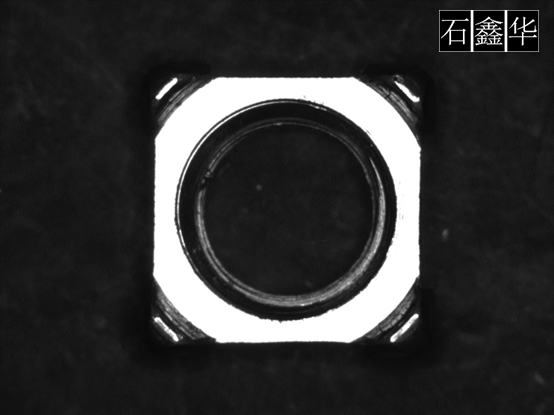

1号螺帽

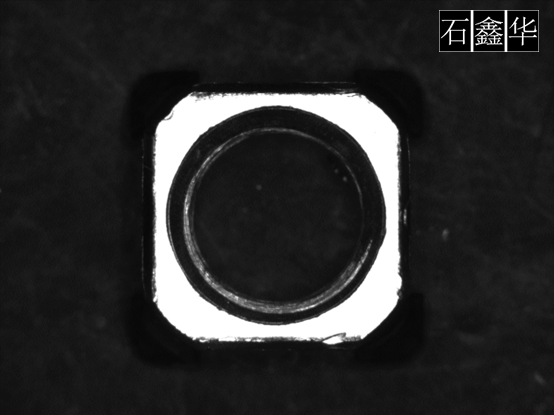

2号螺帽

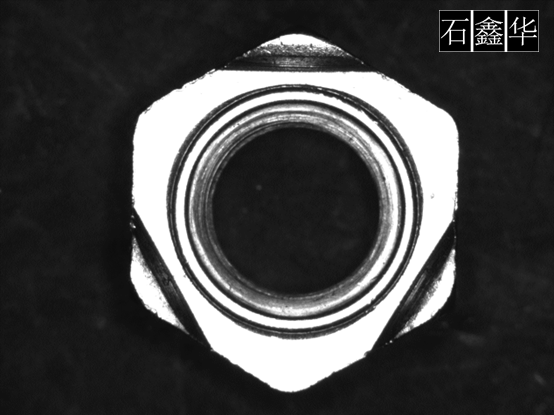

3号螺帽

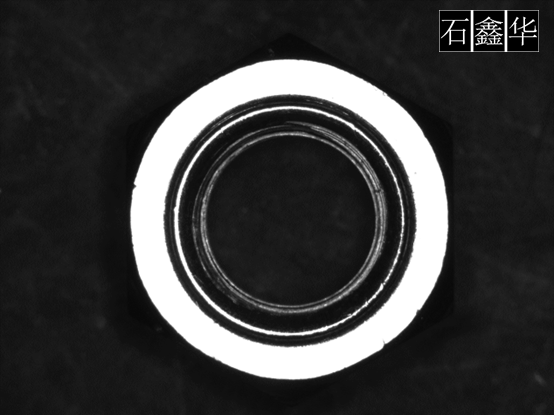

4号螺帽

螺帽混料检测，在五金加工厂有相关的应用。主要就是防止没型号的螺帽混合在一起，从而给后面的组装生产带来不必要的麻烦。

机器视觉光源

一般来讲，螺帽表面都是比较平整的，因此可以通过这个平整的表面的形状来判断螺帽的类型，从而对其进行分类。这样就可以考虑使用高角度的环形光源或同轴光源。

工业相机

一般这种分类，对分辨率可能不会有较高的要求，但是对检测的速度可能会有比较高的要求。因此使用低分辨率高帧率的CCD工业相机，则成为必要。如30万像素的工业相机。

工业镜头

可以使用常规的CCTV镜头配合延长管的方法来做成像设备。

图像处理

可以使用粒子分析的方法，也可以使用模式匹配的方法。当然，配合一些找圆，找直边函数也可以。

机器视觉项目实现难度

★
