LED支架方向判断

LED支架方向判断

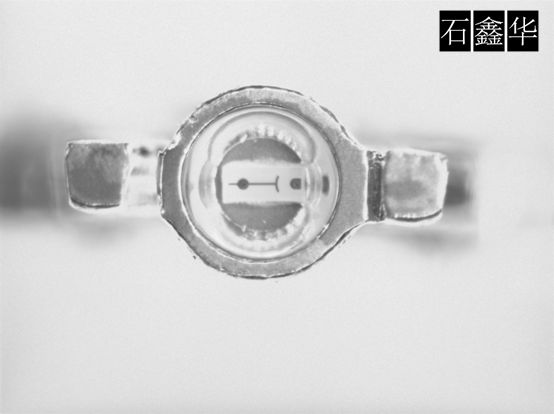

LED生产行业里经常会用到这种检测，主要用于固晶机上面。首先需要判断支架的方向是不是正确的。正确的才能将晶片固定到支架上，如果是反的，则需要调整方向。

机器视觉光源

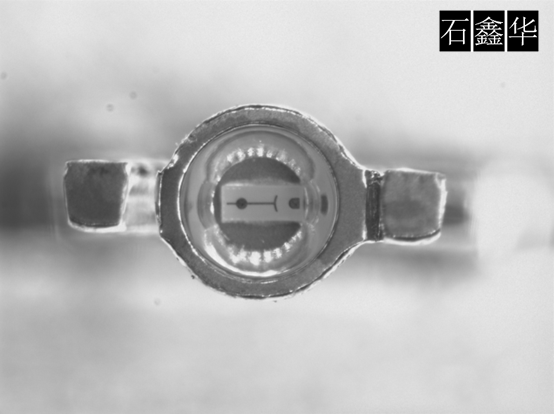

这种产品，有多种检测方法。一种方法是检测外面的灯杯，因为正极是单独分离的，而负极则与杯体连接在一起。这样可以通过粒子分析方法判断其方向。这种检测时，一般可以考虑高角度的环形光源、同轴光源等。另一种方法，则是检测杯内的图案。通过图像的匹配等进行检测，这样方案时，也可以考虑使用环形光源，如5060这样的，只是相对来讲，亮度不需要这么高。

工业相机

工业相机的要求不是很高，30万像素、130万像素级别的工业相机就可以满足要求了。其它的与接口，速度等也没有太多要求。

工业镜头

工业镜头的话，因为产品相对来讲比较小，因此建议使用远心镜头或者是显微镜头。这样可以获得比较小的视野。如果使用CCTV镜头加延长管，则可能无法做到3、4毫米级别的视野。而且就算能做到，成像效果也会降低，炫光很明显。

图像处理

可以考虑粒子分析、模式匹配等方法进行测量。
