机器视觉方案之HDMI弹片高度测量

东莞华视自动化科技有限公司http://pcmv.cn

石鑫华视觉网http://shixinhua.com

HDMI连接器弹片高度测量

HDMI连接器弹片高度测量

弹片高度测量在连接器行业里应用非常多。弹片高度合格，可以保证触点的连接正常稳定。特别是是对于HDMI这类信号传输速度快的产品，更需要保证其连接畅通，因此做高度检测是非常有必要的。

机器视觉光源

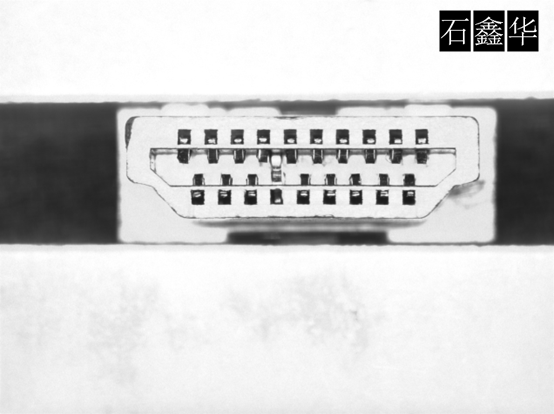

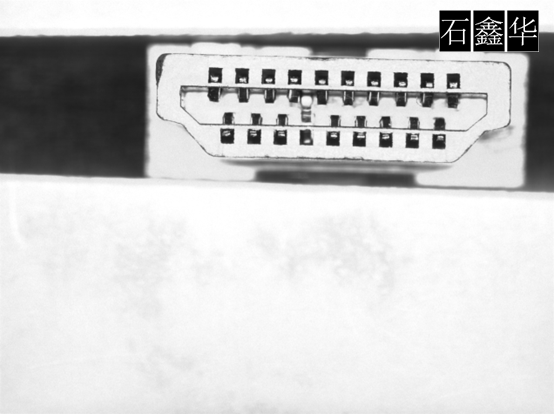

一般这种产品使用环形光源，如环形光源-5060-RGBW，或条形光源，如条形光源-5217-RGBW。一般是把光照射到产品内部的底面上，形态一个白色的背景，然后弹片因为其是倾斜的，则不会反光而表现为黑色的，从而将特征突出出来。

工业相机

可以使用130万像素的CCD或500万像素的CMOS，都可以适用于检测项目。

工业镜头

因为产品比较小，可以使用50mm的CCTV镜头再配合延长管进行检测。也可以使用1倍左右的远心镜头进行成像检测。

图像处理

可以使用粒子分析、找直边等函数进行测量。
