机器视觉检测之塑料件间隙检测

机器视觉检测之塑料件间隙检测

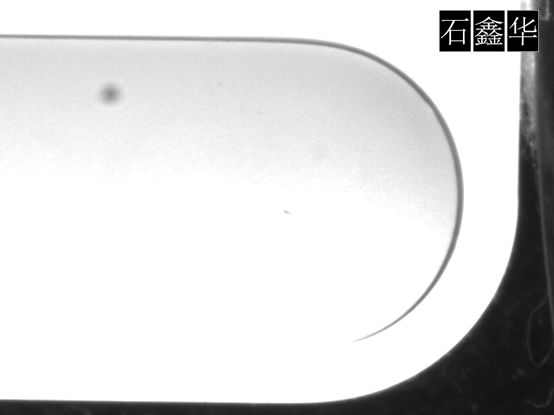

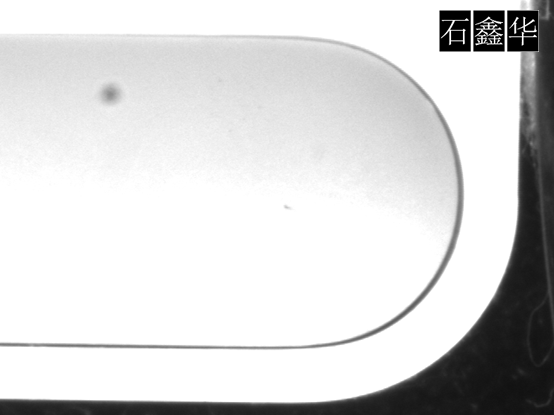

塑料件间隙检测，主要就是测量两个产品的配合问题。圆弧形产品配合在底座上，如果正常配合时，两边的间隙应该是基本相等的，比较均匀；而如果配合不好时，则会出现一边无间隙，有边间隙非常大。

机器视觉光源

机器视觉光源的主要作用就是将间隙表现出来，这样可以使用是图像处理软件中的一些算法来测量间隙的具体值。要表现出这个间隙，就得考虑使用光源照明。因为间隙下面是空的，所以其基本上不会反光，照明时肯定是表现为黑色的。因此需要考虑将间隙表现为黑色，而其它周围的背景表现为白色。这样可以考虑使用条形光源、高角度的环形光源、同轴光源等。

工业相机

需要注意分辨率的问题。在此项目中，产品尺寸略大，而间隙可能会比较小，因此分辨率需要足够。

工业镜头

使用常规的CCTV镜头，或者是远心镜头，都可以有比较好的效果，没有特别的要求。

图像处理与分析

可能需要综合考虑了粒子分析、卡尺、找直边等函数。首先就需要做粒子分析，分析两边是否有间隙。如果间隙，就直接NG，不需要再测量了。如果有间隙，则再使用卡尺、找直边等函数进行测量。
