机器视觉检测之接线端子检测

机器视觉检测之接线端子检测

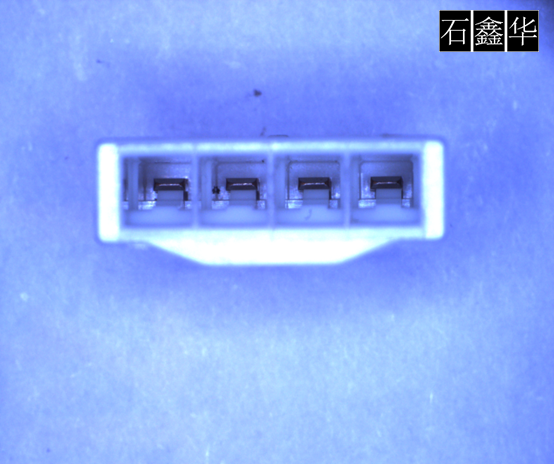

接线端子检测与连接器的检测非常类似，一般也是检测其中的金属弹片的间距、位置等。因此与连接器的视觉项目有共同之处。

机器视觉光源

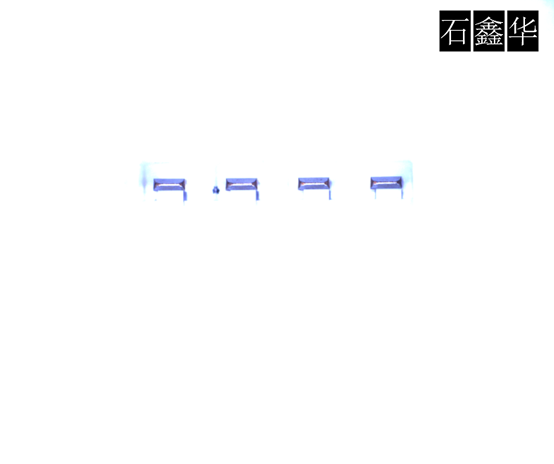

需要将接线端子里的弹片表现出来。这时可以考虑使用高角度的环形光源，将光线直接照射到产品内部。这里需要使用亮度比较高的光源，才可以将产品的内部表现的比较明亮。

工业相机与工业镜头

使用常规的工业相机与工业镜头可，不需要使用特殊规格的产品。只需要保证相机的分辨率与镜头的视野、工作距离即可。

图像处理

可以考虑使用粒子分析、找直边等测试测量函数进行测量。

机器视觉项目实现难度

★★★
