机器视觉检测之触摸板电路检测

东莞华视自动化科技有限公司http://pcmv.cn

石鑫华视觉网http://shixinhua.com

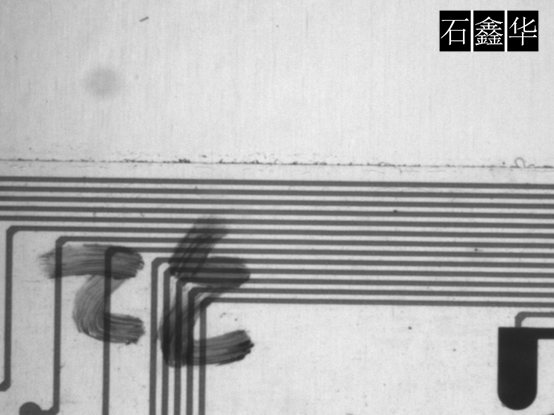

机器视觉检测之触摸板电路检测-面光源拍摄

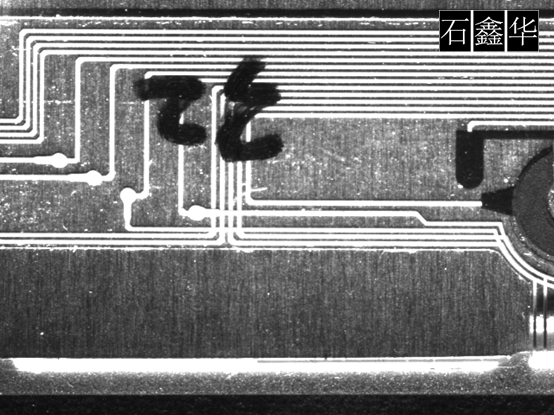

机器视觉检测之触摸板电路检测-正向线光源拍摄

触摸板上的电路检测是这些年才兴起的一种产品检测。随着触摸屏手机、平板电脑等触摸逐渐大行其道，触摸板的质量控制也就变得非常重要了。主要检测其中的电路板有无短路、断路等。相对来讲，比较难弄。

机器视觉光源

这种触摸板一般来讲是透明的，因此可以考虑使用面光源、同轴光源等来充当背光源进行照明，这样线路部分就会表现为黑色，这种方法用来表现线路是最理想的。当然前提是光源可以摆到产品的下面去；如果不允许使用背光源照明，那么就考虑前向光照明。这时可以考虑使用光照很强的线光源、大功率的条形光源等。

工业相机与工业镜头

基本上使用常规的产品即可。对于工业相机，主要解决分辨率的问题。越高分辨率越好。因为这种产品通常是比较大的，而且线路部分相对比较细小，因此分辨率足够是关键。如果一次解决不了，可以分多层进行拍照分析。

图像处理

这种项目解决起来相对麻烦一些，没有太直接的算法可以解决。可能需要分割成多个区域进行检测。可以考虑的算法有粒子分析（如果有断路、短路，都是可以通过粒子数量来解决的）；也可以考虑轮廓分析的办法来解决。
