机器视觉方案之五金件凹凸槽方向判断

东莞华视自动化科技有限公司http://pcmv.cn

石鑫华视觉网http://shixinhua.com：

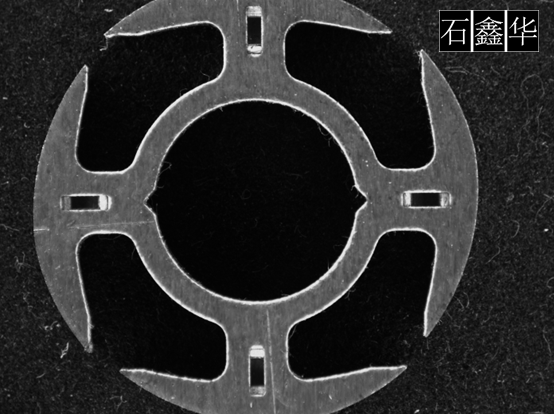

机器视觉检测项目-电机五金件凹凸槽方向判断-凹下

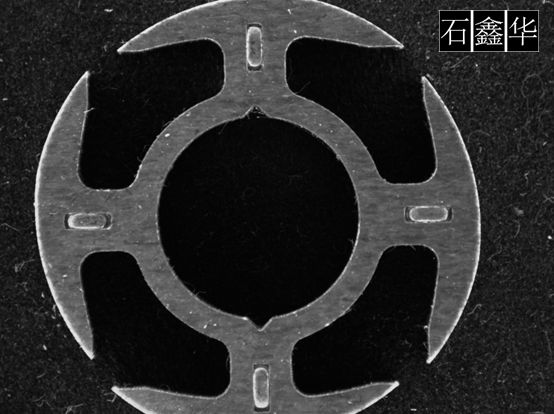

机器视觉检测项目-电机五金件凹凸槽方向判断-凸起

对于这种电机上的产品，一般判断其正反方向、角度方向的应用比较多，如上面的项目即为检测正反方向的。利用槽的凹凸性来判断其方向。

机器视觉光源

使用低角度环形光源或条形光源，可以获得比较好的效果。

工业相机与工业镜头

满足测量的分辨率要求，一般不会使用太高像素的相机。如果是在运动中检测使用全局曝光的CCD或CMOS相机。工业镜头上则使用可以满足工作距离与视野的镜头即可，无太多要求。

图像处理与分析

考虑使用粒子分析、直方图测量、灰度测量等方法来判断槽处的特性，这样可以比较容易得到其效果。

机器视觉项目实现难度

★★
