机器视觉应用之表面有胶元件检测

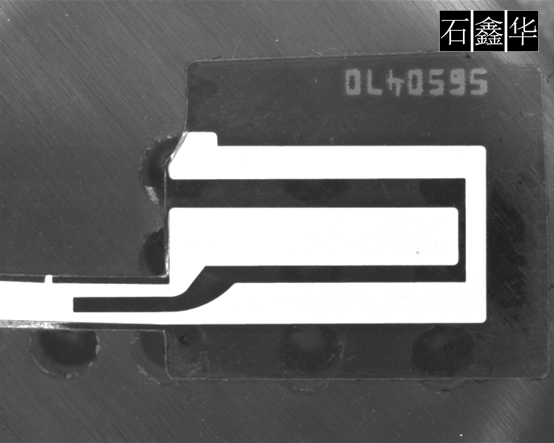

元件表面无胶时表现明显

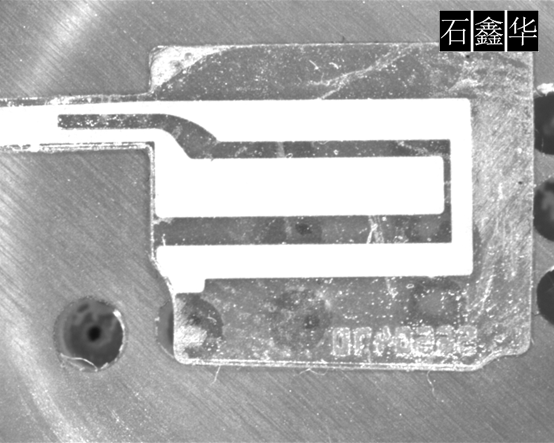

产品表面有胶时，有干扰

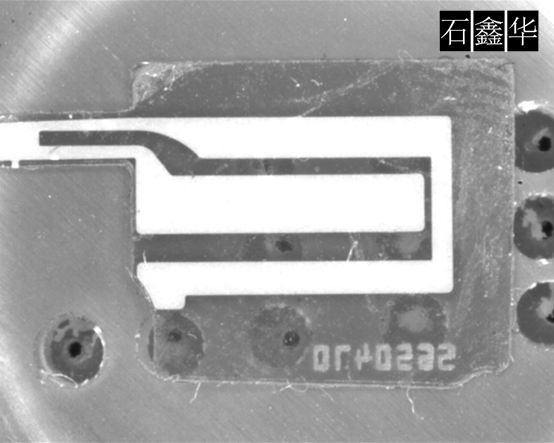

产品表面有胶时，使用较特殊的光源，可以有效的去除胶的干扰

东莞华视自动化科技有限公司-石鑫华视觉网http://shixinhua.com：图上所示的一个元件，有两面，其中有一面是无胶的，拍摄出的图像是非常干净的，对比度也非常强。另一而则是有胶的，需要将胶的影响尽量减少到最小。这样才能够有效的判断产品缺陷，如短路、缺损之类的。而且一般都是需要检测有胶的一面。

机器视觉光源的选择

光源的选择上，首先需要选择对胶水不敏感的光源，因为有些UV胶对紫外光源是比较敏感的，所以通常紫外光源、蓝色光源，可能都不太适合。同时又要选择穿透性比较好的光源，这样才能够穿过胶水层，直接照射到产品表面。因此可能红色光源、红外光源会比较理想。

工业相机的选择与工业镜头的选择

工业相机与工业镜头的选择，没有太多限制要求，只要按照检测要求进行配置即可，如常规的颜色、分辨率、速度、视野、工作距离等确定好就OK了。

图像处理与分析

这类产品主要检测短路、缺损等情况，因此可能需要考虑使用边缘轮廓、粒子数量、粒子面积等参数，综合进行分析处理，才可以有比较好的判断结果。

视觉项目实现难度

★★★
