机器视觉应用之Mark点检测

机器视觉项目之Mark点检测

机器视觉项目之Mark点检测

东莞华视自动化科技有限公司-石鑫华视觉网http://shixinhua.com：Mark点这种检测对象，是工业中是非常频繁的。如PCB板制造行业、电子产品组装等，在一些玻璃制造行业里也有相关的应用。Mark点一般都是用于定位用的。利用Mark点来确定其零配件的位置，以方便检测、组装等。

机器视觉光源的选择

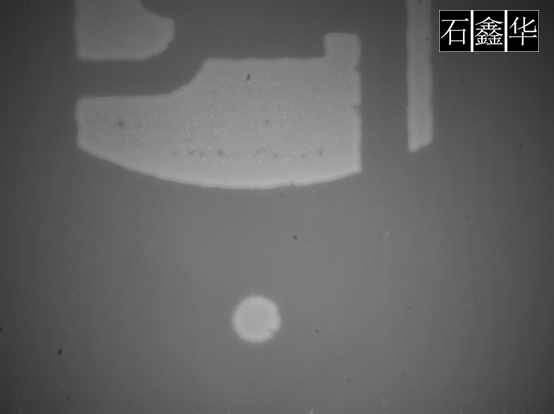

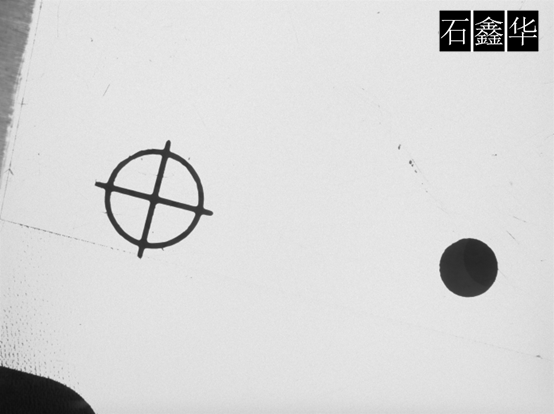

不同类型的mark点使用的光源可能会有所不同。如PCB上面的Mark点，一般都是镀铜的，这时使用红色的高角度环形光源或同轴光源都只可以将Mark点表现的非常明亮。而玻璃上的镀膜Mark点，可能对蓝色光源比较敏感，这时就需要使用蓝色的环形光源或同轴光源才可以有效果。

工业相机的选择

这类Mark点定位，一般来讲，精度都不会太高，而且Mark点本身也是非常小的，因此可能使用30万像素或130万像素的即可满足要求了。

工业镜头的选择

一般无太多要求，使用CCTV镜头或远心镜头都可以满足要求。如果Mark点过小，则只能使用远心镜头或显微镜头了。CCTV镜头无法做得太小的视野。

图像处理与分析

可以使用粒子分析、找圆函数、模式匹配等图像处理函数来处理对象，可以比较准确的找到Mark点中心坐标。

机器视觉项目实现难度

★★
