机器视觉检测之金属薄片正反检测

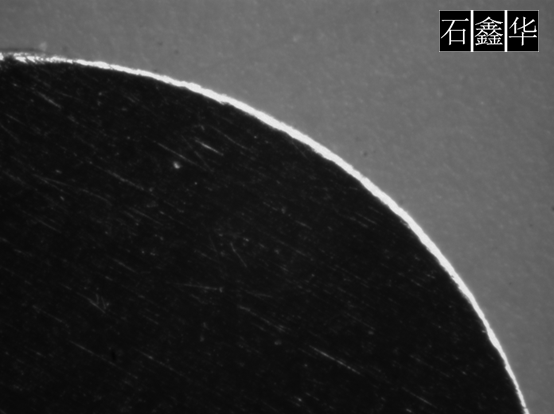

金属薄片正面-有倒角

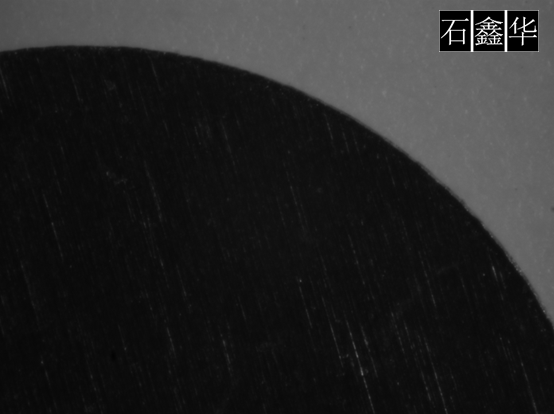

金属薄片反而-无倒角

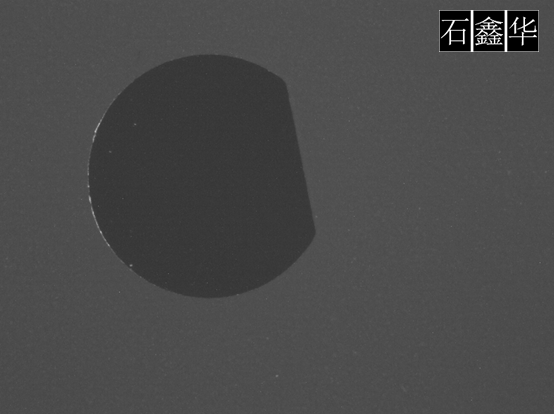

金属薄片

东莞华视自动化科技有限公司-石鑫华视觉网http://shixinhua.com：金属薄片或其它一些五金零件的正反检测，在五金行业里应用是非常多的。这些产品一般是冲压件。其有一个特征就是有一面是有倒角的，另一面则是无倒角的，因此机器视觉检测方案可以利用这个特征进行处理。

机器视觉光源

使用条形光源、环形光源等，对金属薄片的边缘进行照射，如果有倒角，则其会反光，表现的比较明亮。而如果没有倒角，则其是黑色不反光的。因此这个特征是非常明显的。

工业相机

如果只是检测一个正反，使用普通的30万像素工业相机就可以了。30万像素的工业相机，常规的CCD、或全局的CMOS也都可以。成本也比较低，因此方案本身造价不会太高。

工业镜头

使用小视野的镜头可能更容易出效果。常规的50mm定焦CCTV镜头，加40mm延长管，应该可以满足要求，或者使用一个类远心镜头，也可以满足要求。

图像处理与分析

使用灰度测量、直方图测量、粒子分析都可以比较容易快速的得到正反结果。基本上没什么难度。

机器视觉项目实现难度

★
