NI视觉助手Vision Assistant教程

第五章图像处理-Image图像

第二节 Line Profile线剖面图

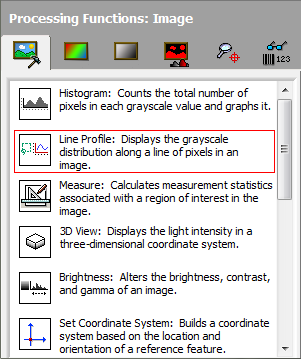

Line Profile线剖面图函数用于查看一条线上的灰度值或RGB值曲线图。函数说明意思为显示图像中沿着某条线的灰度分布。此函数可以用于灰度图或彩色图像。在界面中的位置如下图所示：

图1 Line Profile线剖面图

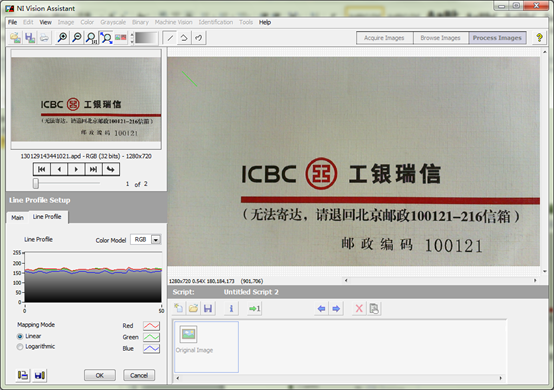

点击线剖面图函数后，进入设置界面，如下图所示：

图2 线剖面图设置界面

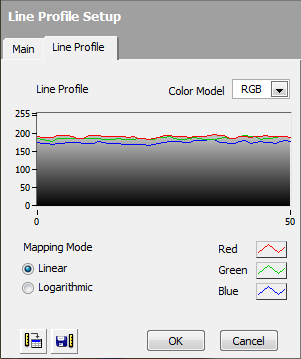

线剖面图函数默认进入的是Line Profile选项卡，如下图所示。其显示的是默认的一条线ROI得到的曲线图（默认的线是从{50，50}，{100，100}两点之间的连线，如图2中的绿色线所示。

图3 线剖面图设置界面

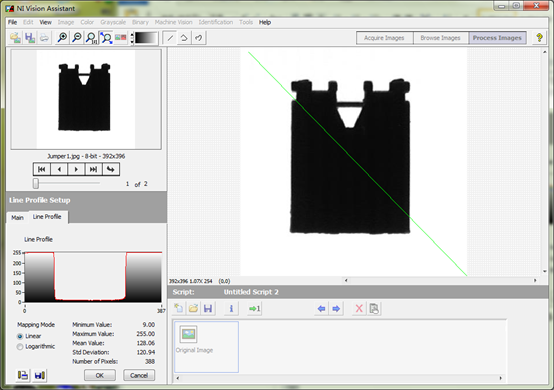

线剖面图的设置与直方图类似。彩色图像时，也有Color Model彩色模式、Line Profile线剖面图、Mapping Mode映射模式、Red/Green/Blue曲线颜色指示、发送结果到Excel、保存结果到TXT等。只是线剖面图与直方图中略有不同，线剖面图的横坐标是像素点（即直接上的顺序像素点），而纵坐标是灰度（或彩色RGB）值。如果函数针对灰度图像时，与直方图也非常类似。如下图所示：

图4 线剖面图针对灰度图像

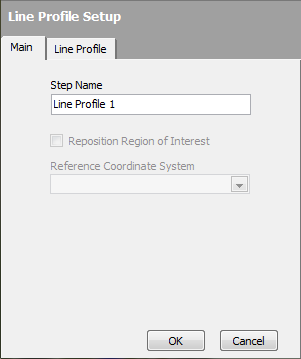

图5 线剖面函数Main主体

线剖面图的主体与直方图一样，只有步骤名、移动ROI、参考坐标系等几个参数。点击OK按钮，确定即可完成线剖面函数的设置。

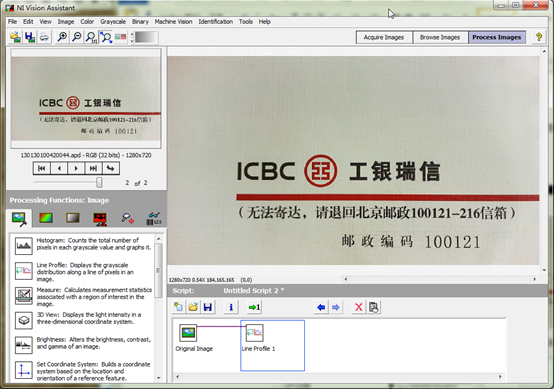

图6 线剖面函数

线剖面图因为只针对线上的点进行灰度特征曲线表示，因此其只能针对线条类的ROI，如直线、拆线、徒手画的线（曲线）等。而不能针对点、矩形、椭圆、环形、魔棒等ROI工具。在已经画好的ROI工具上，如一条直线，将鼠标移动到直线上，直线由绿色转换成灰色时，鼠标形状由坐标+变成移动时，按住鼠标，就可以选择当前ROI进行移动；当鼠标在ROI上面时，在ROI端点会出现小圆圈，鼠标移到小圆圈上，鼠标会变成两端带箭头的移动符号，这里按住鼠标，就可以旋转移动ROI的一个点（不仅限起点与终点，拆线的任何一个端点也可以移动）。
